Unidad de enfriamiento por evaporación integrada con separador de levitación magnética de inversor libre de aceite

Resumen del producto

En el mundo actual de recursos energéticos cada vez más escasos, Wotech sigue comprometido a satisfacer continuamente las necesidades de los clientes.Guiados por una misión ambiental mundial y una visión futura de mejorar la eficiencia energética, hemos lanzado con éxito una nueva generación de enfriadores de levitación magnética de evaporación de condensación altamente confiables.Este logro se basa en los últimos avances tecnológicos en el campo de la refrigeración y el aire acondicionadoEste producto integra numerosos logros tecnológicos de Wotech: tecnología de condensación evaporativa de alta eficiencia, tecnología de levitación magnética de alta eficiencia,Tecnología de suministro de aceite y mejora de la eficiencia con presión diferencial autoadaptable, tecnología de recuperación de calor de enfriadores evaporativos, tecnología de separación de aceite de alta eficiencia en múltiples etapas, y más.

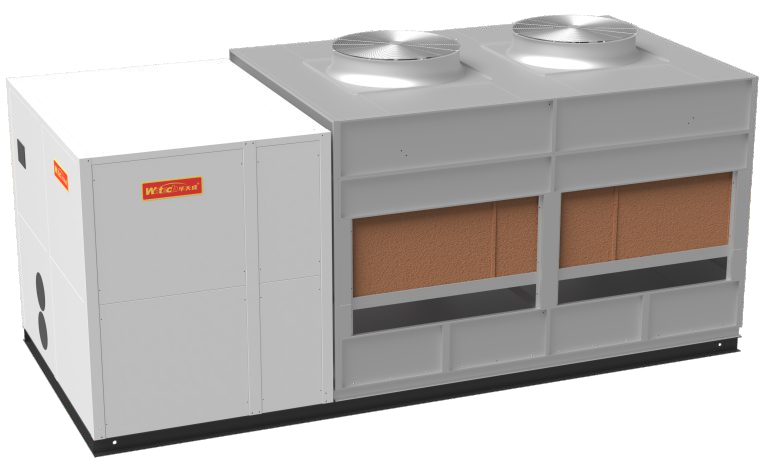

Wotech Integrated Evaporative Condensing Magnetic Levitation Chiller es un enfriador de levitación magnética de alta eficiencia con fuente de enfriamiento incorporada y módulos de energía de agua fría.Incluye los refrigeradores tradicionales refrigerados por aguaLos clientes sólo necesitan conectar tuberías de agua refrigerada y suministro de energía para un funcionamiento eficiente.Como sistema de habitación montado en el marco, puede sustituir directamente al aire acondicionado convencional en las habitaciones y sirve como un nuevo tipo de sistema de agua fría para instalaciones al aire libre.Este producto es ampliamente aplicable para proyectos de aire acondicionado central en el metroTambién se puede utilizar para la refrigeración de procesos en sectores de producción industrial como la industria de la construcción, la electrónica y los instrumentos de precisión.Con la aplicación de las políticas nacionales de conservación de la energía y reducción de las emisiones, los refrigeradores de evaporación y de levitación magnética de Wotech ganarán cada vez más popularidad.

Características del producto

Alta eficiencia energética

Compresor de tornillo dedicado de alta eficiencia de enfriamiento por evaporación por inundación: Cuenta con el diseño de perfil de tornillo más avanzado, alto

Las técnicas de mecanizado de precisión alcanzan una eficiencia volumétrica de hasta el 95%; utiliza motores resistentes al flúor de alta eficiencia de renombre internacional, diversos tipos de motores de alta eficiencia.

Funciona con la máxima eficiencia en todas las condiciones de funcionamiento.

Evaporador inundado de alta eficiencia: Utilizando la tecnología de evaporación por inundación, ofrece una mayor eficiencia térmica en comparación con los evaporadores secos tradicionales.

Aumentar en más de tres veces, y la eficiencia energética de refrigeración de la unidad se puede mejorar en un 14%.

Condensador evaporativo de alta eficiencia:

☆ El calor de condensación del refrigerante se descarga directamente al aire exterior y al agua, eliminando la necesidad de una etapa intermedia de intercambio de calor en el sistema de agua de refrigeración.Esto reduce la temperatura de condensación de la unidad en aproximadamente 4 °C en comparación con las unidades tradicionales refrigeradas por aguaEl sistema de refrigeración, que aumenta la eficiencia de refrigeración en un 12%, también elimina la necesidad de bombas de refrigeración de agua, lo que reduce significativamente el consumo de energía.

☆ El sistema de rociado de agua recirculadora utiliza boquillas de tipo cesta resistentes a obstrucciones de alto flujo para garantizar una distribución continua y uniforme del agua.,el aire y el refrigerante, garantizando el rendimiento óptimo de transferencia de calor del condensador.

☆ Utilizando la tecnología de intercambio de calor de contraflujo aire-aire combinada con embalaje de PVC para enfriamiento, logrando una condensación de refrigerante altamente eficiente.

Fuente de refrigeración autónoma:El compresor está totalmente interconectado con el ventilador de condensador y la bomba de agua.Esto elimina efectivamente el inconveniente en el que la bomba de agua de enfriamiento y la torre de enfriamiento continúan funcionando a plena carga después de que el compresor se descarga y se detiene en los sistemas refrigerados con agua, mejorando significativamente la eficiencia operativa del sistema de aire acondicionado.

Control de energía sin pasos:La unidad utiliza un control lógico borroso para controlar la carga de refrigeración en tiempo real en función de las fluctuaciones de la temperatura del agua refrigerada.que permite el ajuste continuo de la capacidad del compresor para adaptarse a los cambios dinámicos de cargaEsto consigue una alta eficiencia de carga parcial con una precisión de control de la temperatura del agua de ± 0,5°C.

Calidad excepcional

Compresor de alta fiabilidad: El compresor de tornillo tiene menos partes móviles.Su marca de renombre internacional incorpora un motor resistente al flúor de alta eficiencia con un módulo de protección electrónica PTC integrado.Equipado con rodamientos de rodadura suecos SKF para el eje principal, cuenta con una vida útil de hasta 100.000 horas.

Cada unidad se somete a rigurosas pruebas de estanqueidad al aire y al vacío para garantizar que no existan puntos de fuga en toda la máquina o sus componentes.y pruebas de durabilidad garantizan que cada unidad es un producto altamente confiable.

El marco del condensador evaporativo y las placas de la carcasa utilizan láminas de aluminio zinc galvanizado de primera calidad o placas de acero inoxidable, que se encuentran entre los materiales más resistentes a la corrosión disponibles hoy en día.Su vida útil es de 3 a 6 veces más larga que la de las láminas galvanizadas ordinariasLa soldadura es un proceso de soldadura que consiste en la soldadura de una pieza de material de soldadura, que ofrece ventajas tales como una alta resistencia térmica, una excelente tolerancia al calor y una apariencia estética.el intercambiador de calor se somete a una galvanización integral en caliente para mejorar su resistencia a la corrosión.

El sistema de agua de refrigeración de la unidad está equipado con un descalcificador electrónico para eliminar la escama del agua de refrigeración de circuito abierto, eliminar las algas y mejorar la eficiencia y fiabilidad operativas.

Sistema de tratamiento de aceite fiable: El compresor incorpora un separador de aceite de alta eficiencia patentado, mientras que una unidad externa combina tecnologías mecánicas y de adsorción para la eliminación secundaria de aceite.AdemásEn el caso de los motores de combustión interna, se utiliza una tecnología única de concentración del evaporador y de retorno de aceite del eyector, lo que mejora la eficiencia del intercambio de calor y garantiza la fiabilidad de la unidad.

Tecnología de suministro de aceite de presión diferencial autoadaptable y mejora de la eficiencia (opcional) ☆ Durante la refrigeración a baja temperatura en invierno,ajusta automáticamente la apertura de la válvula de estabilización de presión de descarga del compresor para mantener la presión de descarga en el umbral mínimo requeridoEsto mejora la eficiencia operativa de la unidad al tiempo que garantiza la presión diferencial de suministro de aceite necesaria.

Instalación fácil

Con un diseño estructural integrado, el compresor, el evaporador, el condensador de evaporación, el módulo hidráulico de agua fría (incluida la bomba de agua fría, el filtro de agua y la válvula de agua de maquillaje),y el sistema de tratamiento de agua están alojados dentro de un marco modularEsta estructura compacta minimiza la huella, requiriendo que los clientes conecten sólo tuberías de agua fría y suministro de energía para un funcionamiento eficiente.la descomposición de componentes grandes en piezas más pequeñas para un transporte conveniente y su elevación en el lugarPermite el funcionamiento de una sola unidad o el funcionamiento en red de hasta tres unidades modulares de un solo compresor de cualquier tamaño.

Operación silenciosa

El compresor de tornillo semiejermético cuenta con una estructura de carcasa de doble pared con almohadillas amortiguadoras de vibraciones como equipo estándar en la base, lo que garantiza un funcionamiento suave y confiable con bajos niveles de ruido.El condensador emplea un ventilador axial de aleación de aluminio diseñado específicamente para el enfriamiento por evaporaciónEsta configuración ofrece baja resistencia al aire, alto flujo de aire, bajo ruido y alta eficiencia.

Control inteligente

1Control inteligente.

☆ La unidad emplea un controlador avanzado de microcomputadora, que ofrece un control preciso, una funcionalidad completa y una alta automatización.

☆Ofrece múltiples ajustes de modo de funcionamiento para satisfacer las diversas necesidades de los usuarios;

☆ Los controles de protección automática múltiples aseguran la seguridad operativa de la unidad;

☆ La pantalla táctil de 10 pulgadas proporciona una monitorización completa de los parámetros de funcionamiento de la unidad.

2Sistema de control de grupo de unidades múltiples (opcional)

¡ No!Los sistemas de control de grupos de unidades múltiples calculan automáticamente las cargas en tiempo real para los sistemas de aire acondicionado.basados en modelos de cálculo de acoplamiento de rendimiento y eficiencia energética para cada dispositivo, seleccionan automáticamente los planes de funcionamiento y las estrategias de control óptimos.y circulación del condensador evaporativo mejora efectivamente la eficiencia operativa en tiempo real del sistema de aire acondicionado en condiciones de carga variable, mejora la estabilidad y precisión del control de la temperatura del agua, aumenta la eficiencia energética general del sistema y reduce el consumo y los costes de energía operativos.

☆Apoya el control de grupo de red para hasta 8 unidades de refrigeración por evaporación del mismo modelo equipadas con módulos de refrigeración por agua autónomos;

☆Apoya el control de grupo de red de hasta 8 unidades de refrigeración por evaporación de cualquier modelo y sus correspondientes válvulas eléctricas de agua refrigerada (opcional), junto con módulos externos de presión de agua.

Ventajas de la tecnología

Comparación económica

Análisis del proyecto de aplicación:

La superficie del edificio para el aire acondicionado en un proyecto determinado es de 7.500 m2. El índice de carga de refrigeración es de 150 W/m2. La carga de refrigeración de diseño es de 1.125 kW. El período de operación de refrigeración es de 180 días,con 10 horas de funcionamiento diariasLa eficiencia de la unidad es 0.75Las tarifas de electricidad industrial se calculan en 1,0 $/kWh.
